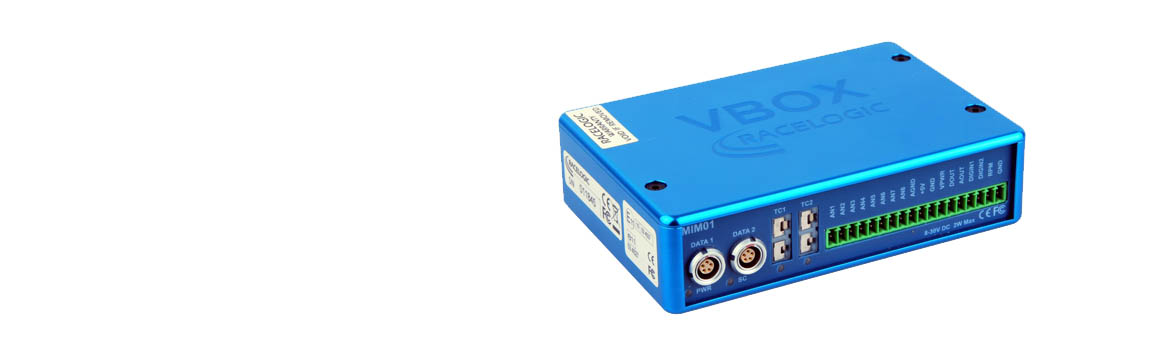

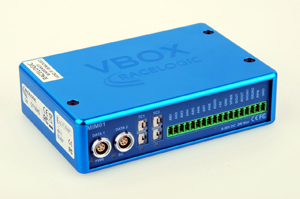

Racelogic MiniInputModule

Inputmodul zum Einbinden analoger und digitaler Signale in
die VBOX VIDEO HD2

Das MiniInputmodule kommuniziert via Racelogic-CAN mit:

  • VBOX VIDEO HD2

  • VIDEO VBXO Pro

Das MiniInputModule ist die professionelle Basis, um Fahrzeugdaten bei historischen Fahrzeugen zu gewinnen.

Immer wenn kein CAN-Bus zur Verfügung steht, können mit dem "großen" MiniInputModule Daten vom Fahrzeug aufgezeichnet werden. Das Setup des Tools erfolgt bei der VIDEO VBOX Pro mit dem Programm VIDEO VBOX Setup.

Folgende Eingänge sind integriert:

  • Analog 1 (z.B. Gaspedalweg)
  • Analog 2 (z.B. Öldruck)
  • Analog 3 (z.B. Öltemp.)
  • Analog 4 (z.B. Bremsdruck)
  • Analog 5 (z.B. Lenkwinkel)
  • Analog 6 ...
  • Analog 7 ...
  • Analog 8 ...
  • Digital 1 (Frequenz / z.B. Drehzahl)
  • Digital 2 (Frequenz / ...)
  • Thermocouple 1 (K-Type)
  • Thermocouple 2 (K-Type)

Übliche 5V Analogsensoren können verwendet werden. Es steht auch ein 5V Ausgang zur Stromversorgung der Sensoren zur Verfügung.



Info: Die VIDEO VBOX Pro kann nicht ohne weiteres mit einem Inputmodul und dem Fahrzeug-CAN-Bus gleichzeitig kommunizieren. Es besteht die Möglichkeit einen CAN-Splitter (Typ: CAN02) zu verwenden.
Dazu aber bitte telefonisch anfragen.
